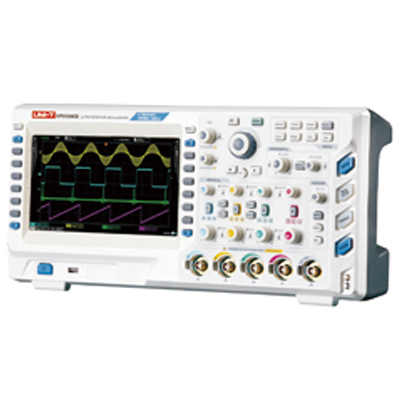

型号：UPO5202CS、UPO5204CS、UPO5352CS、UPO5354CS、UPO5502CS、UPO5504CS
UPO5000S系列数字荧光示波器，最高带宽500MHz，高实时采样率4GS/s，存储深度高达280Mpts，波形捕获率高达200,000wfms/s，同档次产品中技术指标独有优势。该系列产品除具备传统示波器的模拟信号测试与分析功能之外，同时还具有丰富的串行总线触发与解码，波形录制与回放分析等能力，是嵌入式设计及调试应用设备。
主要特点
• 4GS/s实时采样率
• 2/4个模拟通道
• 模拟通道带宽：200MHz、350MHz、500MHz
• 标配280Mpts存储深度
• 200,000wfms/s波形捕获率
• 256级波形灰度等级
• 高达20万帧 硬件实时波形录制功能
• 波形分析功能
• 丰富的触发及总线解码功能
• 9英寸TFT LCD，WVGA(800×480)
• 丰富的外围接口：USB Host、USB OTG、LAN、VGA、 AUX OUT、10MHz时钟输入/输出
|
基本功能 |
UPO5202CS |
UPO5204CS |
UPO5352CS |
UPO5354CS |
UPO5502CS |
UPO5504CS |
|
模拟带宽 |
200MHz |
350MHz |
500MHz |
|
通道数 |
2 |
4 |
4 |
2 |
2 |
4 |
|
实时采样率 |
4GS/s(单通道)、2GS/s(双通道) |
|
存储深度 |
280Mpts(单通道)、140Mpts(双通道) |
|
波形捕获率 |
200,000wfms/s |
|
时基范围 |
UPO550X/UPO535X：1ns至 1000s UPO520X：2 ns至 1000s |
|
输入阻抗 |
(1MΩ±1%)//(13pF±3pF) (50Ω±2%) |
|
垂直灵敏度范围 |
1 mV/div 至5 V/div（1 MΩ）1 mV/div 至1 V/div（50 Ω） |
|
直流增益精确度 |
±2% 满刻度 |
|
波形录制 |
最多可以录制20万帧波形数据 |
|
触发 |
边沿、脉宽、欠幅、N边沿、斜率、视频、码型、 RS232/UART、I2C、SPI、CAN，USB、FlexRay |
|
总线解码 |
标配：并行解码；选配：RS232/UART、I2C、SPI、CAN、USB、FlexRay |
|
波形运算 |
A+B、A-B、A×B、A/B、FFT、逻辑运算、可编辑高级运算 |
|
自动测量 |
最大值、最小值、峰峰值、顶端值、底端值、幅值、
周期平均值、平均值、周期均方根、均方根值、过冲、
预冲、频率、周期、上升时间、下降时间、正脉宽、
负脉宽、正占空比、负占空比、延迟A→B、延迟A→B、
相位A→B、相位A→B、面积、周期面积的测量。 |
|
测量数量 |
同时显示4种测量 |
|
测量统计 |
平均值、最大值、最小值、标准差和测量次数 |
|
频率计 |
硬件6位频率计（通道可选UPO5X02CS：CH1/CH2；UPO5X04CS：CH1/CH2/CH3/CH4） |
|
标准接口 |
USB-Host、USB-Device、LAN、VGA输出、
10MHz参考输入/输出时钟、AUX输出（触发输出、通过/失败） |
|
一般参数 |
|
电源 |
100V～240VACrms，50Hz/60Hz |
|
LCD尺寸 |
9英寸 TFT LCD，WVGA(800×480) |
|
机身颜色 |
象牙白+灰色 |
|
机身重量 |
4.4 kg |
|
机身尺寸
（W×H×D） |
456mm×218mm×128mm |
|
标准配件 |
探头×2(10×, 2通道)或探头×4(10×,4通道)、
国标电源线、USB数据线、软件光盘 |
|
标准包装 |
纸箱 |
|
标准包装数量 |
2台 |
|
标准包装尺寸
（L×W×H） |
445mm×395mm×275mm |
|
标准包装毛重 |
15 kg |
|
